Импортозамещение виртуализации: платформа РУСТЭК
РУСТЭК — седьмая платформа виртуализации, которую команда CORTEL тестировала в рамках исследования по импортозамещению VMware.
Продукт включен в единый реестр российских программ для ЭВМ и баз данных. Регистрационный номер ПО: 981. Сертификация ФСТЭК отсутствует. Поддерживаются серверные платформы с архитектурой x86_64. Поддерживает и Windows и Linux гостевые ОС. Ограничения по максимальному размеру кластера в 500 хостов. Максимальное количество виртуальных машин в кластере — до 4000 на одном хосте. Мигрировать виртуальную машину из VMware возможно с помощью изменения формата диска vmdk в формат qcow2.
Вендор периодически выпускает обновления, которые распространяются в виде пакетов, которые устанавливаются из командной строки на хостах. Для тестирования платформы виртуализации и отслеживания основных метрик системы созданы контрольные виртуальные машины, на которые подавали нагрузку. В процессе исследования выявлены следующие функциональные и эксплуатационные свойства:
Система управления кластером
В состав кластера входят 3 узла на которых включена функция контроллера, они образуют единую отказоустойчивую систему управления кластером. На контроллере размещены службы авторизации, управления образами, дисками, сетями, очередей сообщений, балансировки нагрузки, распределенная база данных, веб-интерфейс. Контроллеры могут совмещать функции хостов вычисления. Допускается выход из строя одного контроллера, при отказе которого система управления кластером продолжает работать в полной мере.
Техническая поддержка
На официальном сайте вендора заявлена поддержка 24/7, также имеется возможность организовать поддержку 8/5 за меньшую стоимость.
Схема лицензирования
Лицензируются физические сервера, находящиеся под управлением РУСТЭК независимо от их комплектации. Минимально для развертывания РУСТЭК достаточно 1 физического сервера, но для создания минимальной отказоустойчивой конфигурации рекомендуются использовать 3 узла. НДС не облагается. Тип лицензии — бессрочная.
Операционная система на хосте виртуализации

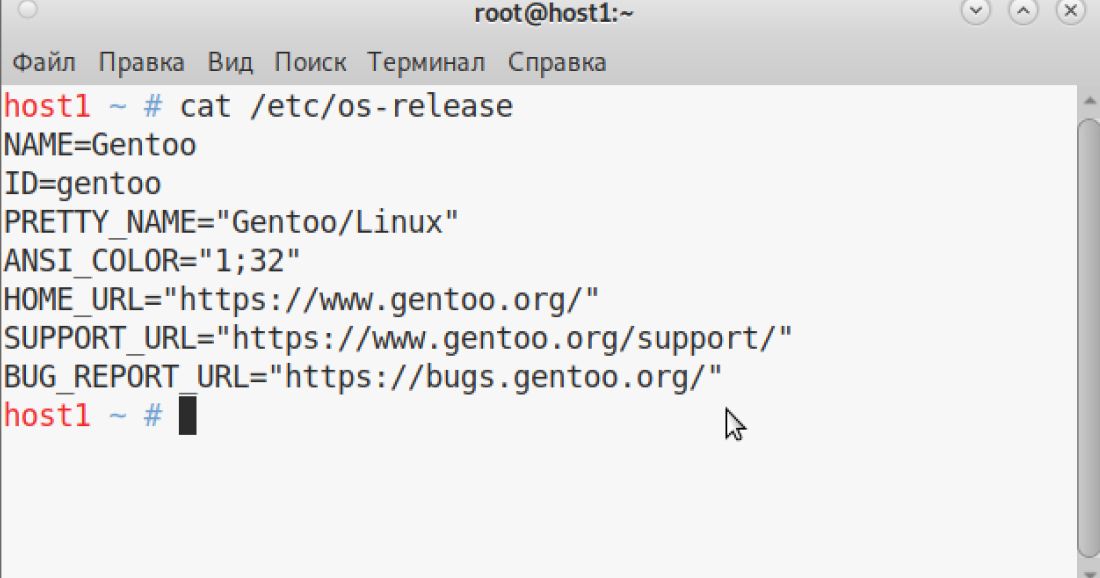

Операционная система представляет собой дистрибутив linux собственной сборки на базе дистрибутива Gentoo, в который включено только необходимое программное обеспечение.
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-22-1024x538.jpg)
Поддерживаемые типы хранилищ
Система виртуализации РУСТЭК поддерживает следующие системы хранения данных:
Наименование | Тип хранилища | Поддержка снапшотов |
iSCSI | Блочное | Да |
FC | Блочное | Да |
OCFS2 | Файловое | Да |
NFS | Файловое | Да |
Возможность масштабирования системы виртуализации

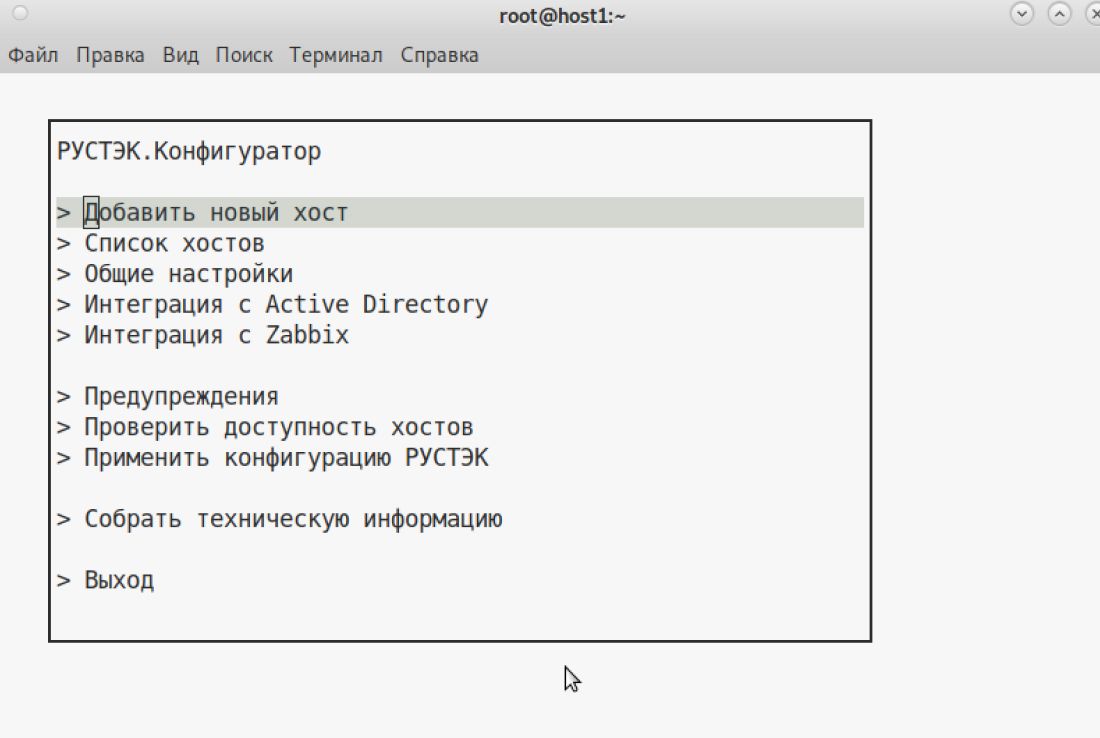

Есть возможность масштабирования путем добавления хоста в существующий кластер. Добавить новый хост можно с помощью конфигуратора (утилита командной строки rustackctl):
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-23-1024x687.jpg)
Отказоустойчивость

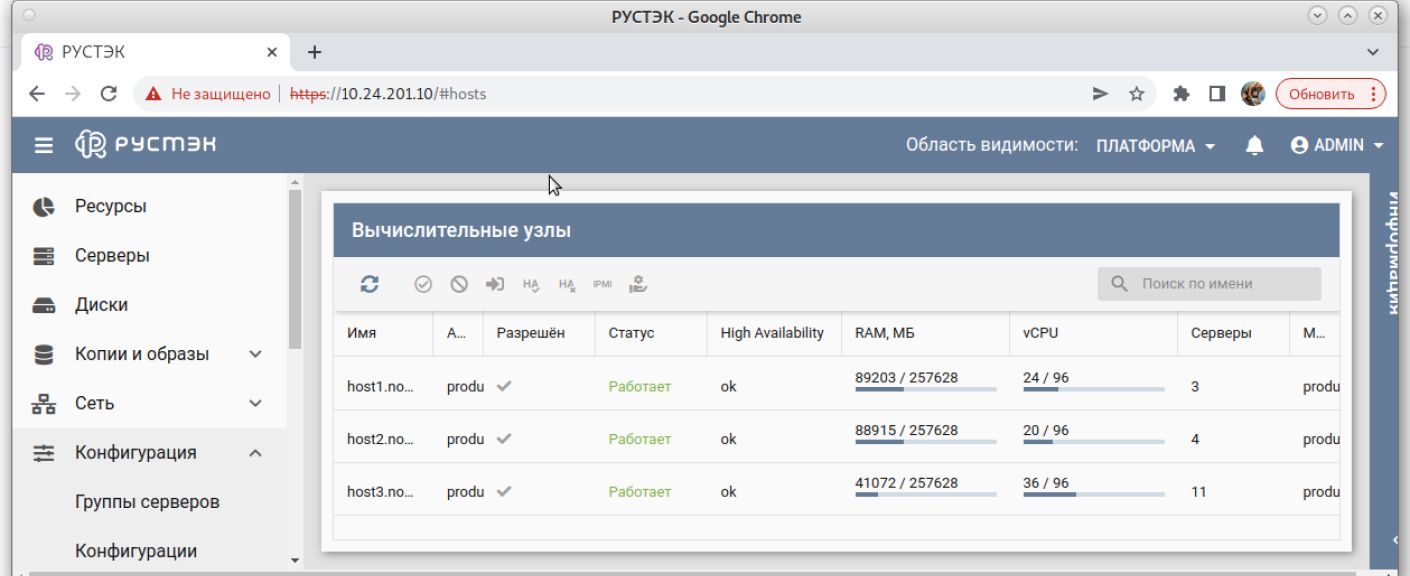

Для настройки функции High-availability необходимо в настройках вычислительных узлов заполнить параметры IPMI и включить HA.
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-24-1024x418.jpg)
Обратим внимание на виртуальные машины находящиеся на host1:
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-25-1024x334.jpg)

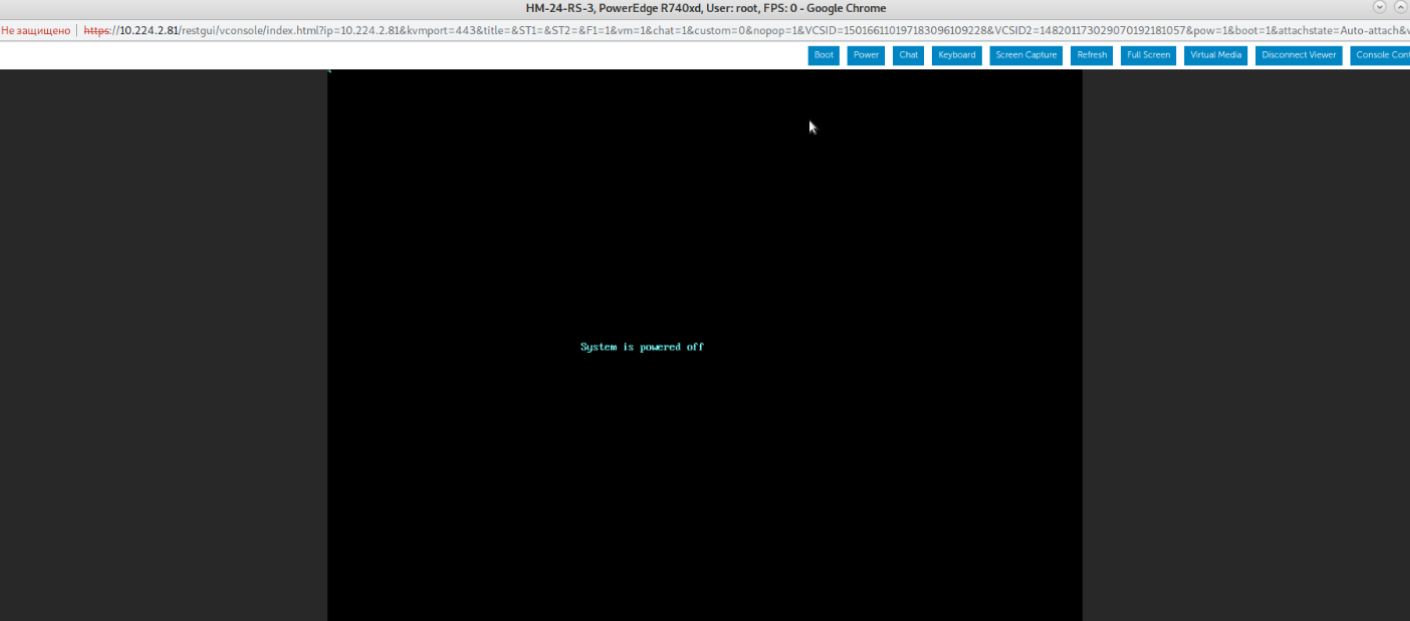

Произведем отключения питания host1:
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-26-1024x451.jpg)

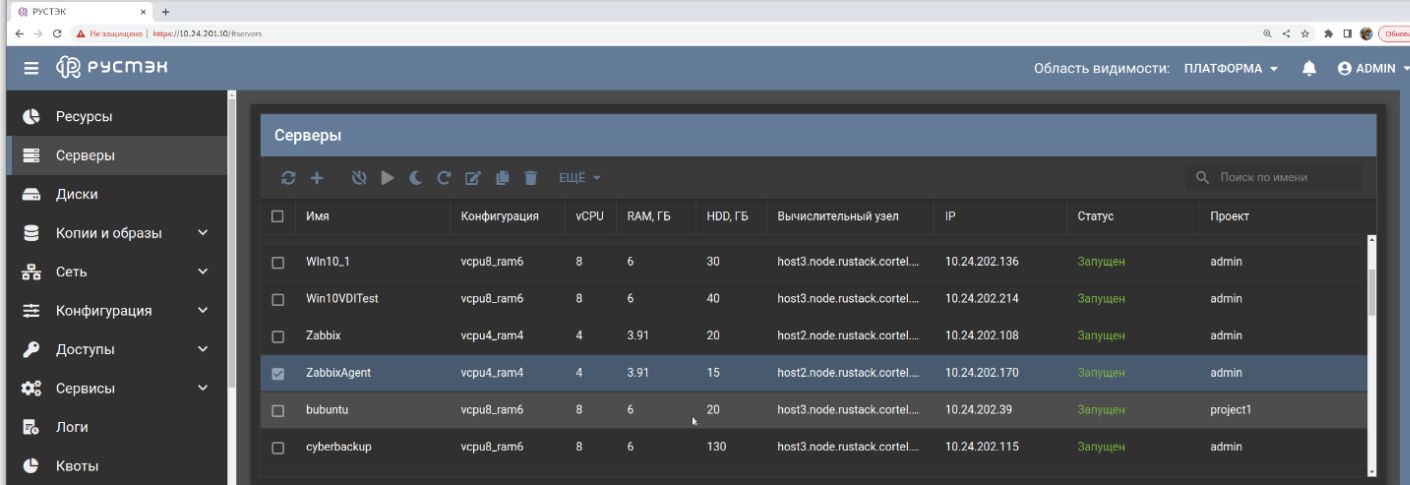

В течение 4 минут система распознала отказ хоста и размещённые на нем виртуальные машины запустила на других хостах.
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-27-1024x352.jpg)
Протестировано HA для контрольной ВМ с включенным zabbix-агентом.
11:09:00 – выключение хоста.
11:13:05 – перезапуск ВМ на другом хосте кластера.
11:14:15 – включение службы Zabbix-агент.
Время недоступности контрольной виртуальной машины составило ~5 минут.
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-28-1024x362.jpg)
Поддержка High-availability для среды управления

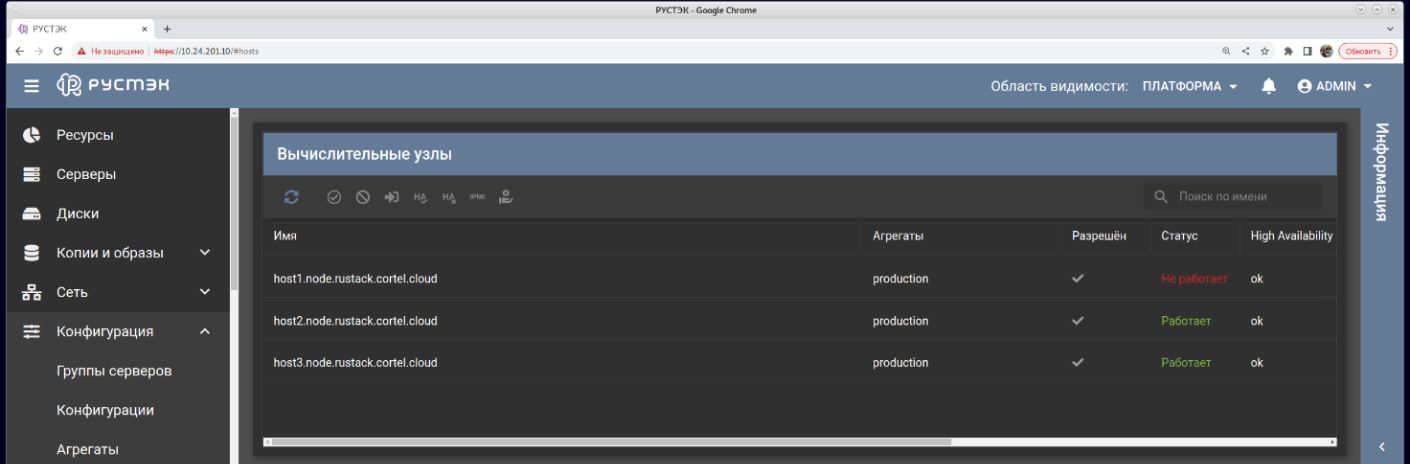

Достигается за счет размещения избыточных сервисов управления на трех контроллерах. Допускается выход из строя одного контроллера. После отключения питания одного из хостов управления веб интерфейс и функционал системы управления продолжает работать.
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-29-1024x337.jpg)
Централизованное управление

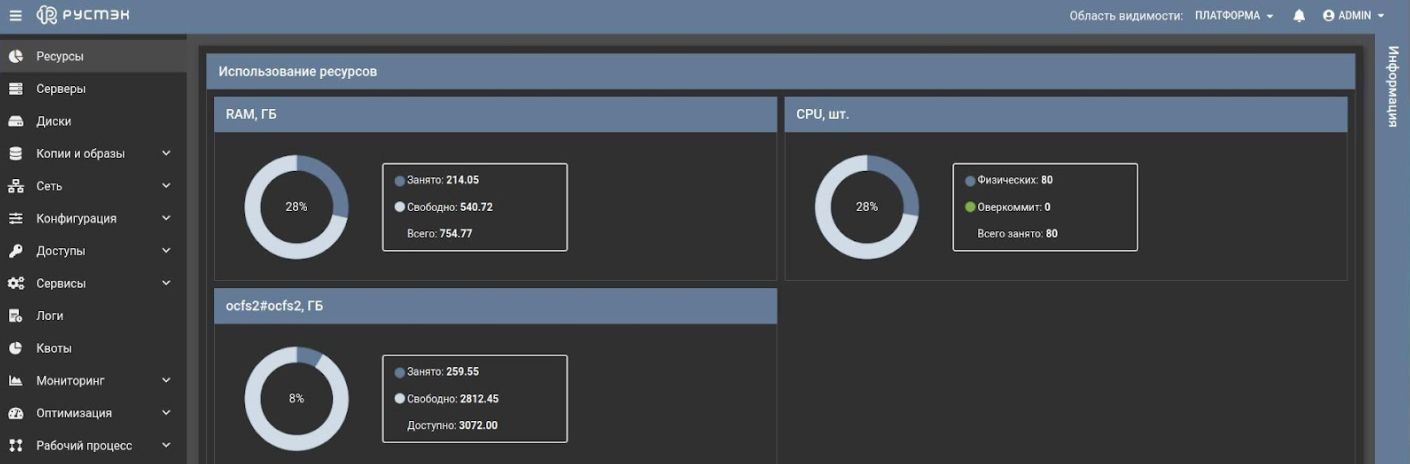

Организовано с помощью веб-интерфейса:
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-30-1024x337.jpg)
Основные функции интерфейса управления:
- Ресурсы — просмотр сведений об используемых ресурсах.
- Серверы — администрирование серверов.
- Диски — управление виртуальными дисками.
- Копии и образы — управление копиями дисков, образами серверов и планами создания резервных копий серверов.
- Сеть — администрирование виртуальных сетей.
- Конфигурация — администрирование конфигураций серверов, групп, агрегатов и вычислительных узлов.
- Доступы — управление пользователя и их доступами.
- Сервисы — предоставление сервисов.
- Логи — журнал логов.
- Квоты — квоты проектов.
- Мониторинг — мониторинг хостов и виртуальных машин.
- Оптимизация — оптимизация использования ресурсов.
- Рабочий процесс — управление задачами.
- Настройки — раздел лицензий.
Система мониторинга

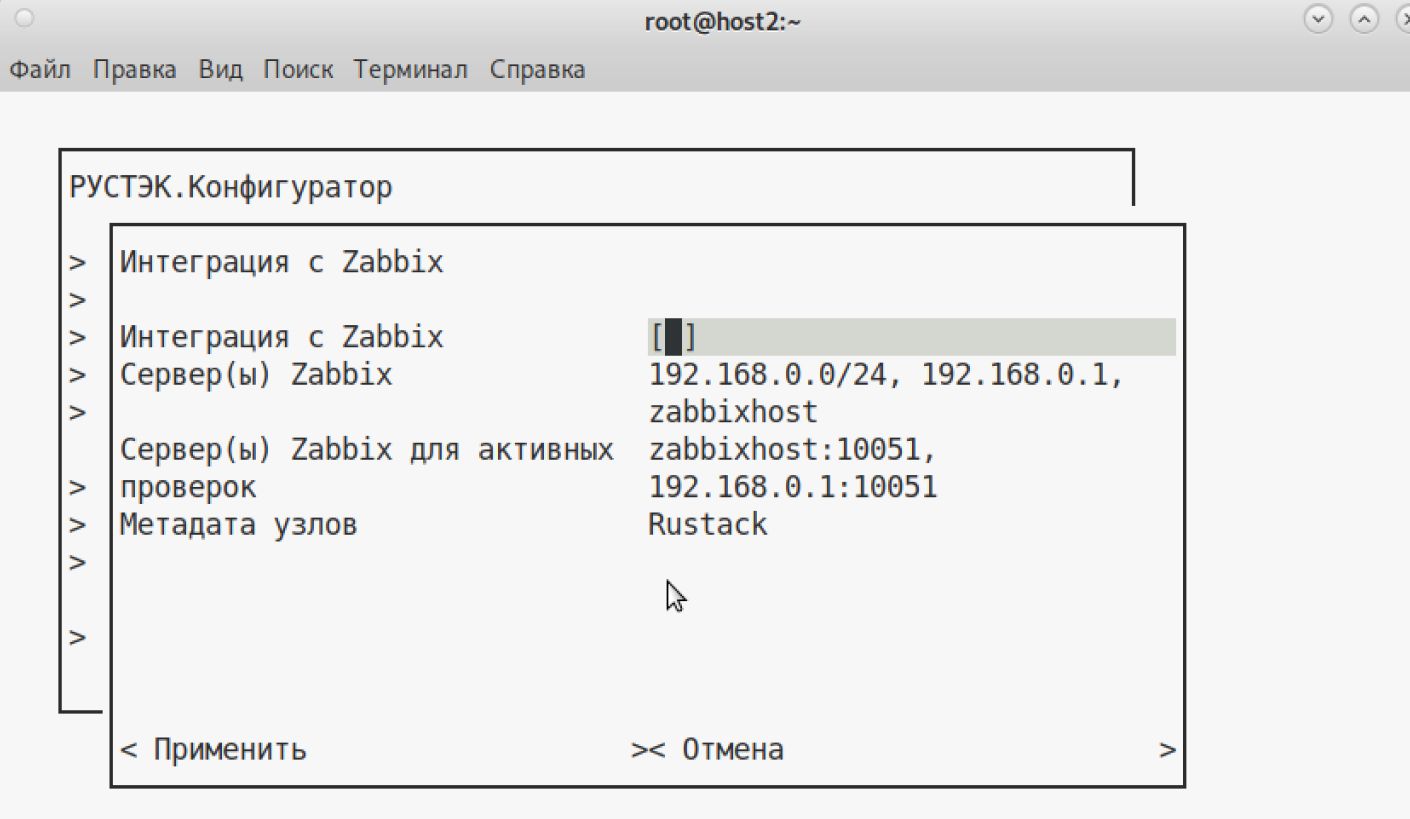

Интегрированная система мониторинга отсутствует. Для реализации функционала централизованного мониторинга потребуется интеграция с Zabbix. Настройка производится с помощью конфигуратора (утилита командной строки rustackctl), где необходимо указать внешний сервер мониторинга Zabbix.
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-31-1024x595.jpg)
Ролевая модель доступа к системе с возможностью гибкой настройки
Ограничена. Объектами доступа в системе управления виртуализацией РУСТЭК являются платформа (верхний уровень иерархии, включающий в себя все остальные объекты системы) и проект (контейнер реализующий мультитенантность системы, позволяющий разграничить доступ к ресурсам различным пользователям). Имеется возможность разграничения прав доступа по следующим основным ролям admin, member, reader.
Поддерживает живую миграцию ВМ между хостами виртуализации и хранилищами. Во время переключения ВМ между хостами наблюдались потери пакетов в количестве от 4 до 5 шт.
Поддерживается живая миграция между хранилищами, выполняется только из командной строки. Для миграции между хранилищами разных типов и одного типа используются разные команды.

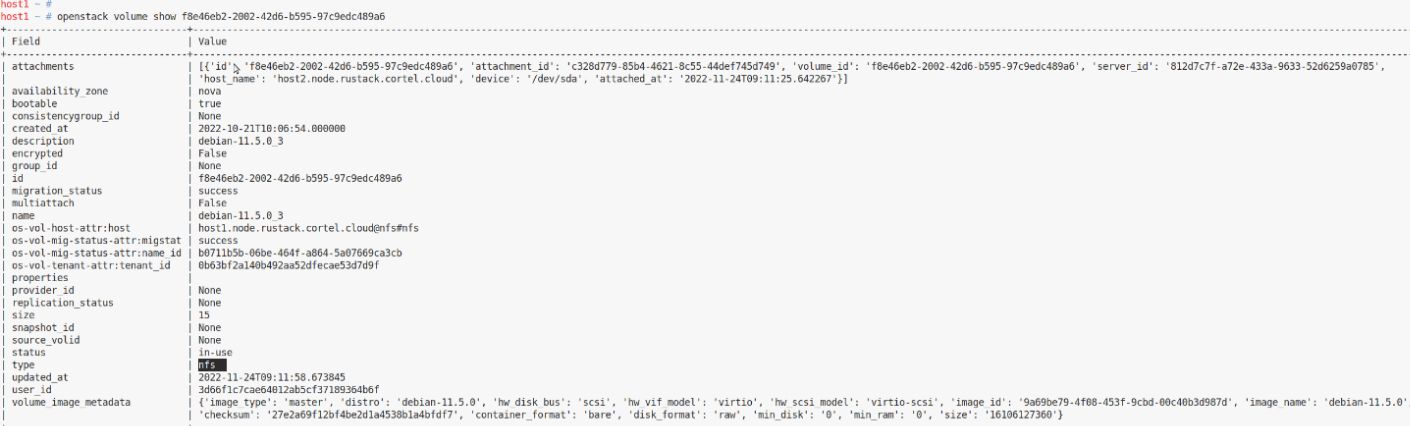

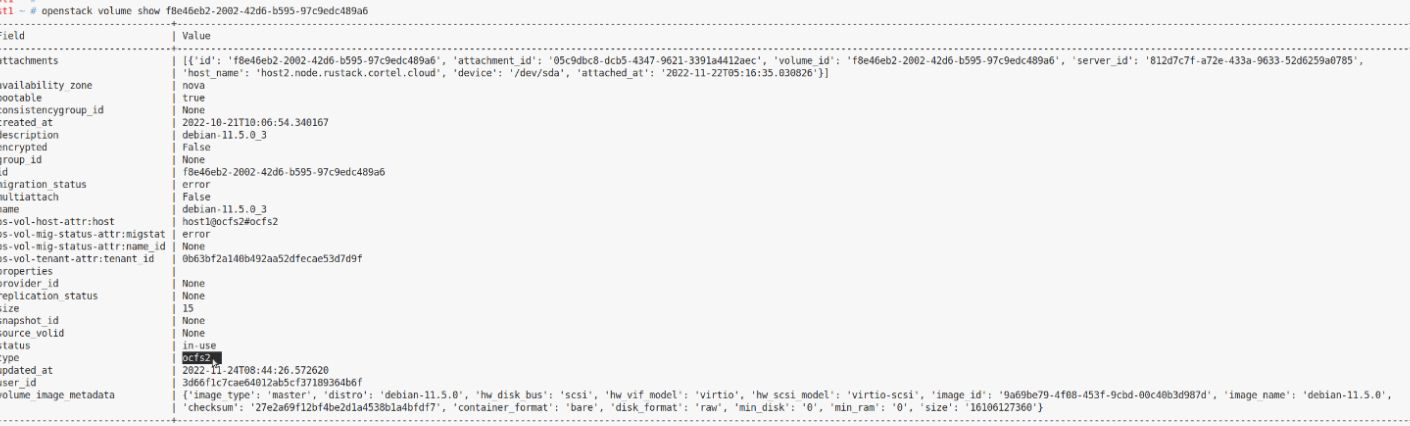

Произведем живую миграцию диска между хранилищами разных типов:
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-32-1024x309.jpg)
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-33-1024x309.jpg)
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-34-1024x234.jpg)
Функционал работы с шаблонами ВМ

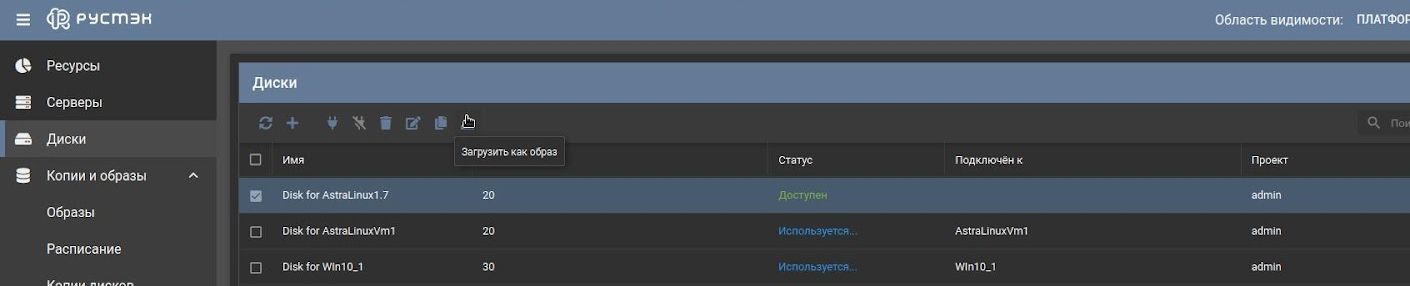

В терминологии РУСТЭК шаблонами являются образы ВМ. Имеется возможность из диска создать образ ВМ и в дальнейшем использовать для быстрого и удобного создания копий данной ВМ.
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-35-1024x208.jpg)
Изменение ресурсов выключенной ВМ

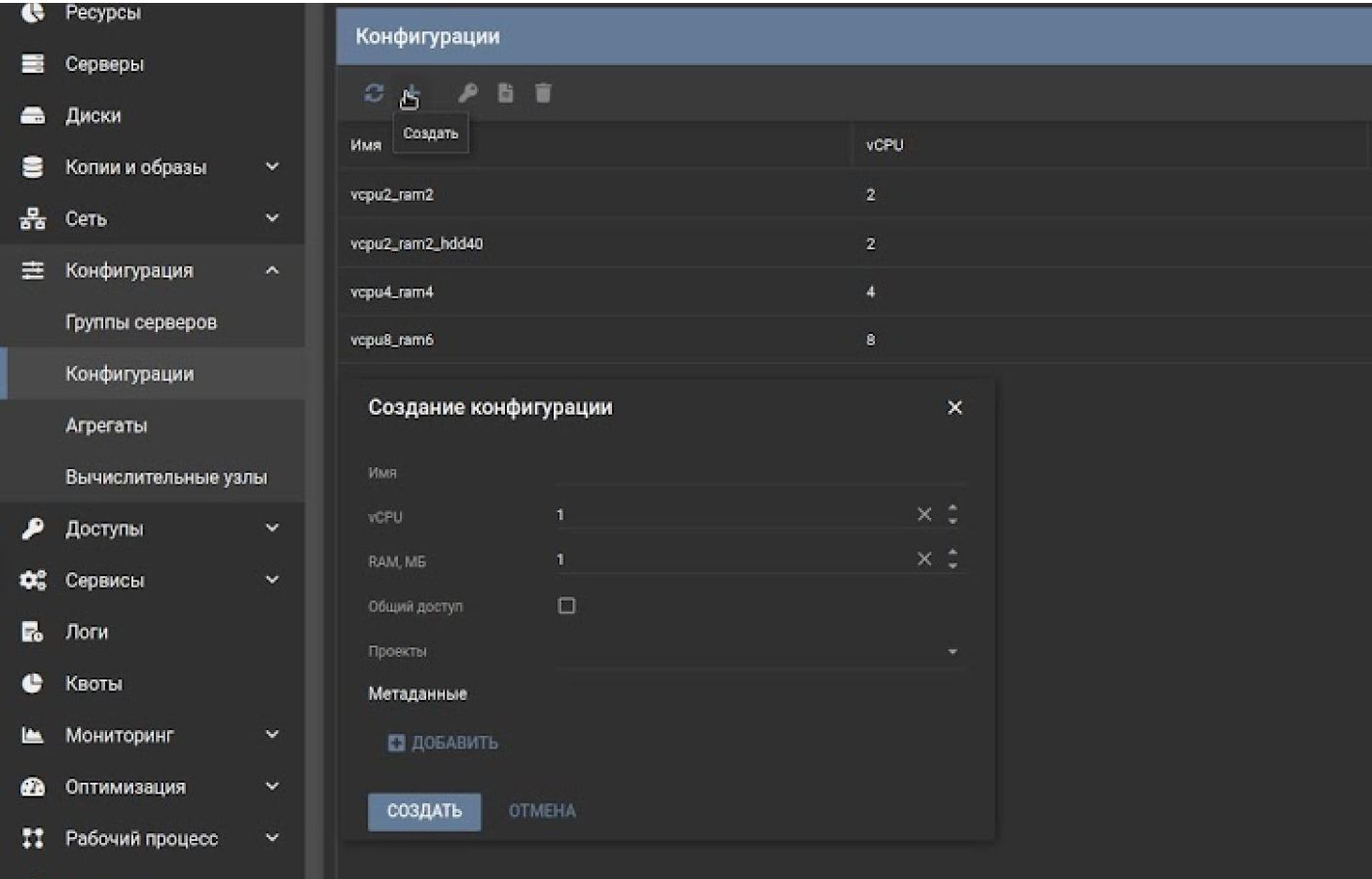

В системе виртуализации РУСТЭК нельзя изменять индивидуальные параметры виртуальной машины, параметры изменяются конфигурациями, которые создаются заранее во вкладке “Конфигурация”
Система позволяет изменять конфигурацию у включенной ВМ, но машина все равно будет перезагружена во время применения конфигурации.
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-36-1024x656.jpg)
Поддержка балансировки нагрузки на хосты виртуализации

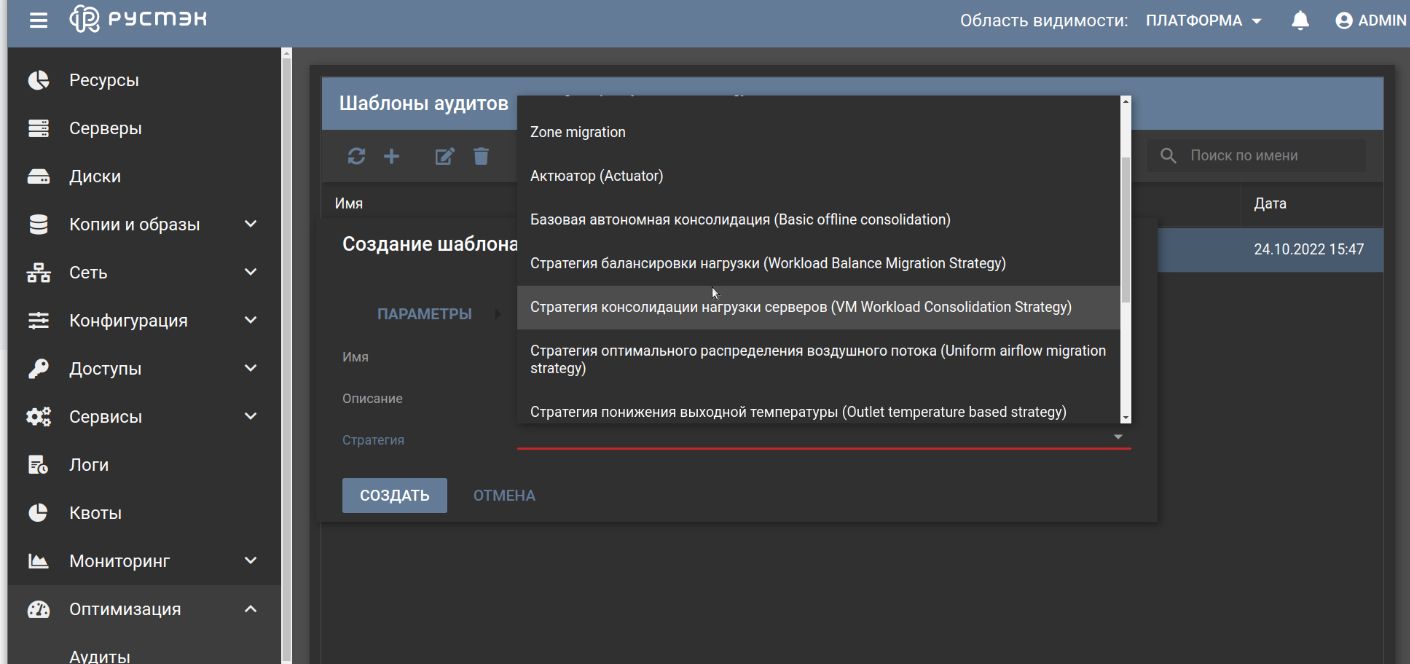

Система предоставляет обширный набор предустановленных стратегий балансировки нагрузки, но данный функционал в текущей версии не работает. Вендор заверил что проблема будет решена в следующей версии.
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-37-1024x482.jpg)
Интегрированные средства безопасности

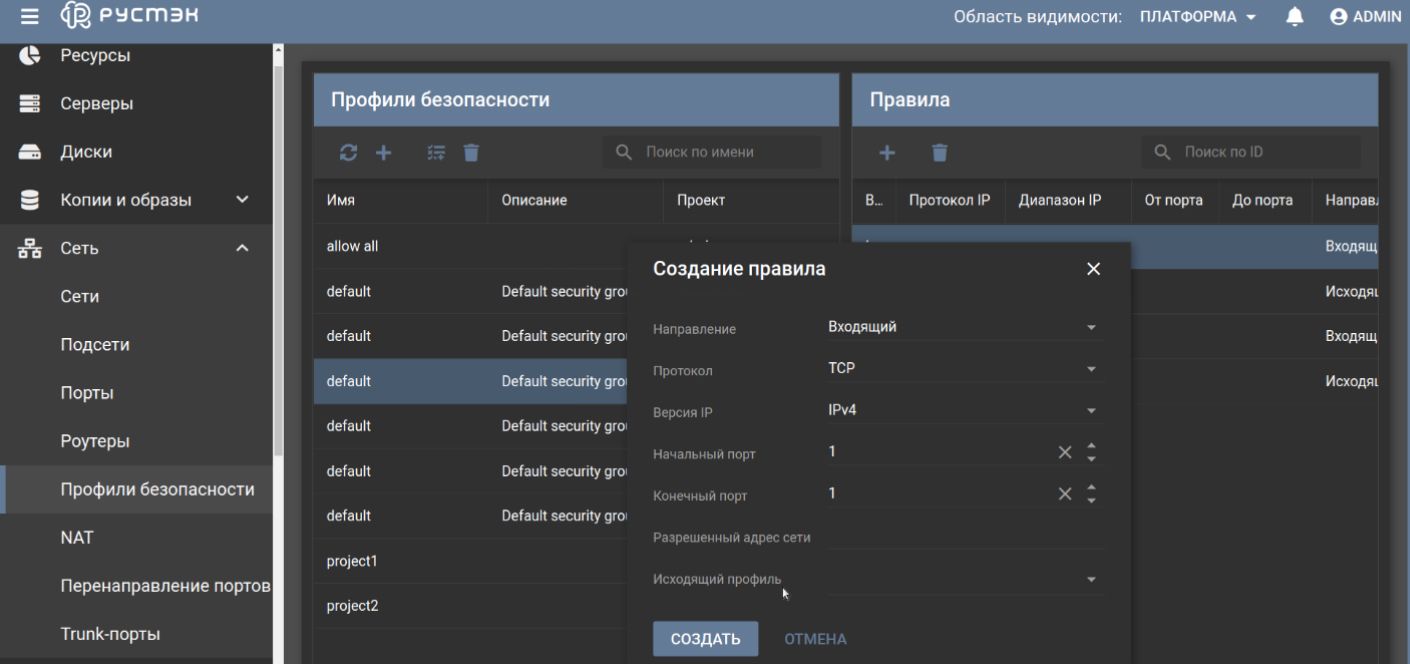

Имеется возможность создавать профили безопасности сети, ограничивающие входящий и исходящий трафик по портам. Профили безопасности назначаются на сервера.
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-38-1024x482.jpg)
Централизованное управление виртуальной сетью

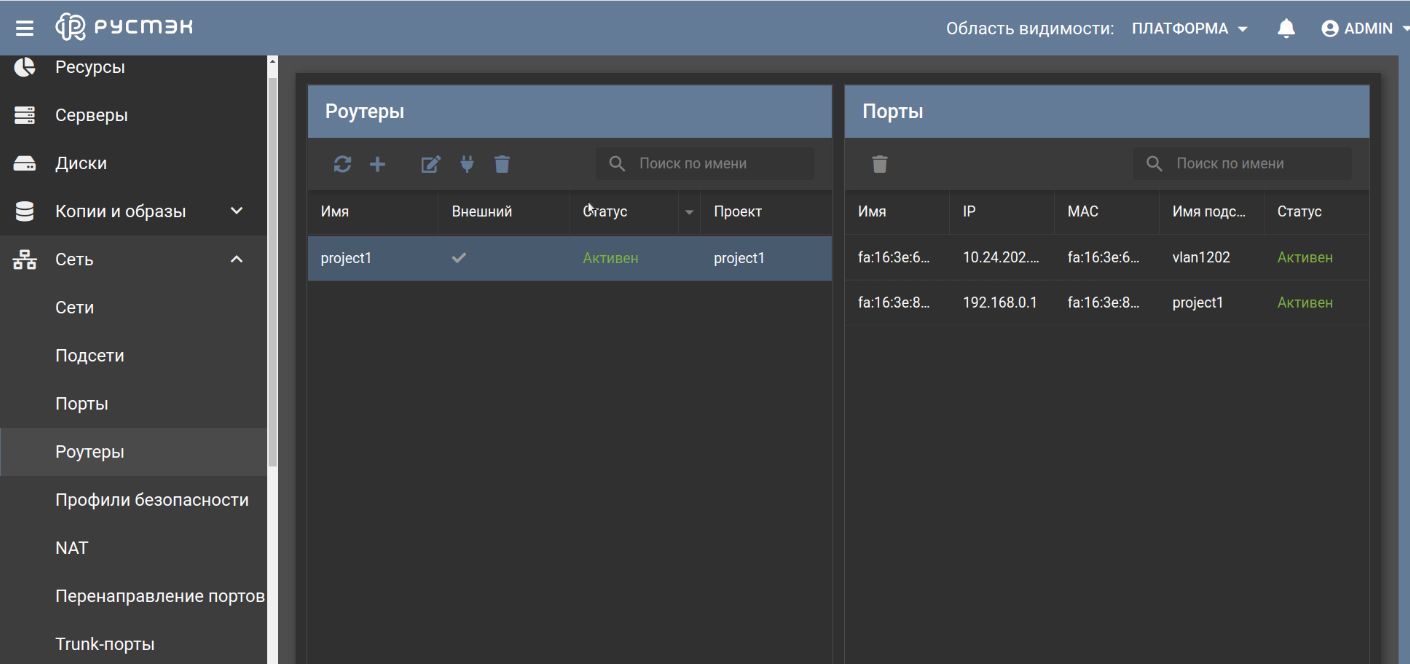

Имеется возможность создавать внешние сети на базе vlan, внутренние оверлейные сети поверх туннелированного протокола Geneve. Создавать роутеры. Создавать правила перенаправления портов. Определять транковые порты для серверов.
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-39-1024x482.jpg)
Резервное копирование

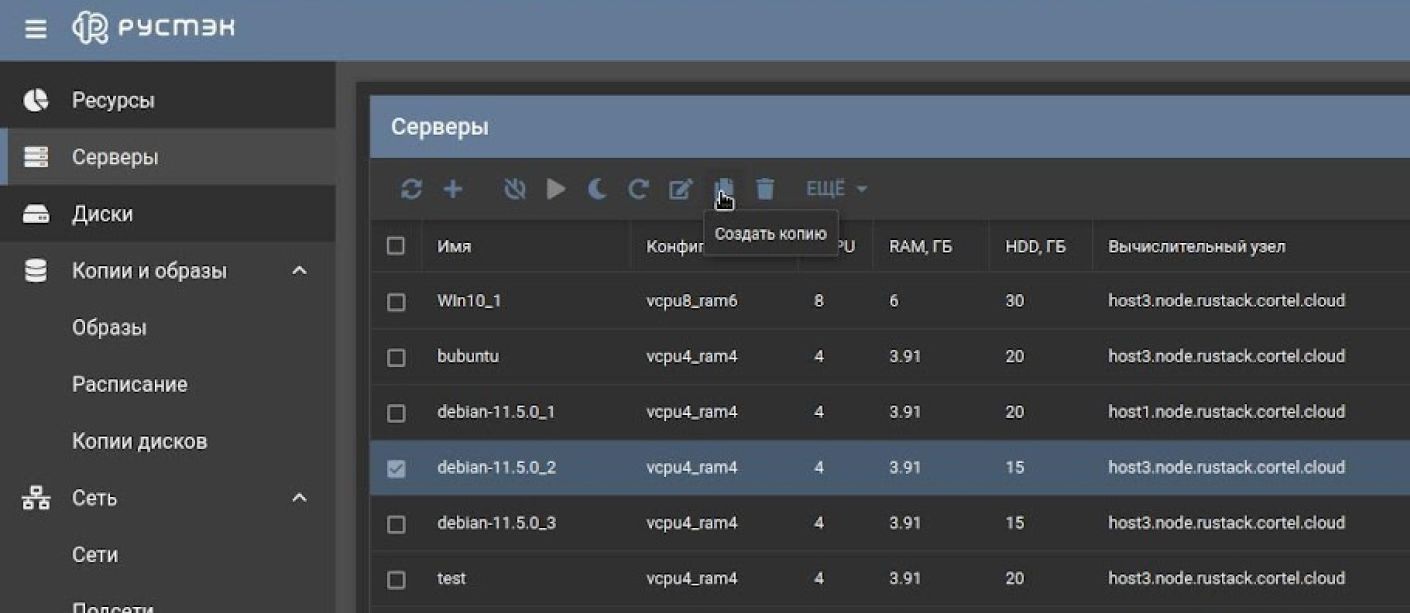

Система имеет встроенный функционал резервного копирования. Возможно создать расписание резервных копий и задать количество точек восстановления.
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-40-1024x445.jpg)
Система поддерживает следующие внешние системы резервного копирования:
- RuBackup – поддерживает резервное копирование виртуальных машин РУСТЭК без установки агента резервного копирования.
- Кибер Бэкап — поддерживает резервное копирование виртуальных машин РУСТЭК только с установленным внутри агентом резервного копирования.
Поддержка виртуальных рабочих столов

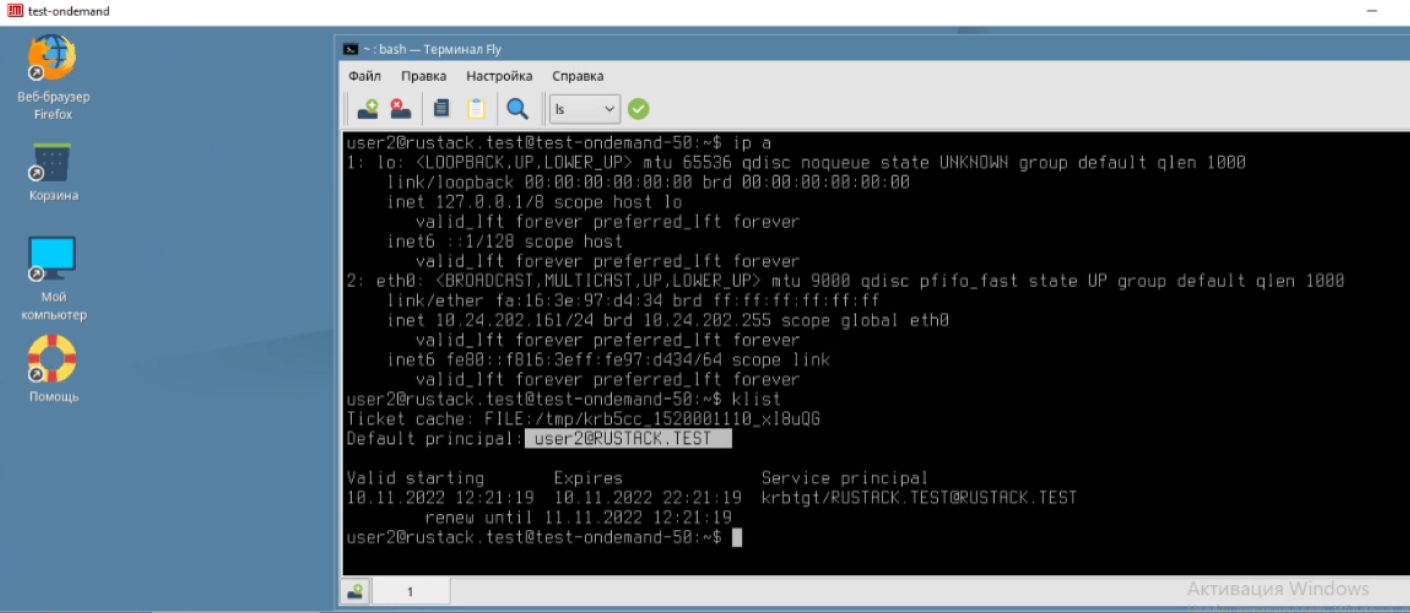

РУСТЭК поддерживает систему управления рабочими столами РУСТЭК.VDI. Подготовлены шаблоны виртуальных машин на базе операционных систем Windows 10 и AstraLinux 1.7SE. Cозданы пулы рабочих мест для каждого типа ОС. Произведено подключение к виртуальному рабочему месту.
![](https://blog.cortel.cloud/wp-content/uploads/2023/03/frame-87220-41-1024x445.jpg)
РУСТЭК основана на базе OpenStack, поэтому она подходит преимущественно для крупных предприятий и бизнеса.
Это связано, в том числе:
С высоким размером накладных расходов. Необходимо минимум 3 хоста для управления кластером. Также в OpenStack не рекомендуется совмещать хосты виртуализации с хостом управления.
Высокая сложность администрирования. Система состоит из большого количества сервисов, служб с достаточно сложными взаимосвязями, поэтому для управления необходим большой штат администраторов.
Балансировка нагрузки на хосты не функционирует, что стало для нас критичным. Также среди недостатков можем отметить:
– Роман Горнев, руководитель отдела управления инфраструктурой Cortel.
- Администраторы проектов могут видеть сети других проектов.
- Не функционирует DaaS (DNS as a service).
- В веб интерфейсе отсутствует функционал миграции ВМ между хранилищами.
Если вам интересна тема импортозамещения виртуализации, напишите нам сюда, чтобы ознакомиться с полной версией результатов исследования российских платформ.
